HZJ系列管夾

一、概述

　　HZJ系列管夾是目前國內管夾中綜合指標最佳的系列產品。適用于液壓、潤滑、氣動和高壓水系統管子的固定。系統工作壓力可達40MPa；工作溫度-40～+250℃；適用管子外徑范圍較寬，可從F6mm～F426mm。尤其對于具有振動源區域更經濟合理又安全可靠。它廣泛應用于冶金、礦山、化工、煤炭、重型機械、工程機械和農業機械等行業的液壓、潤滑、氣動和高壓水系統管路。

二、特點

　　1、HZJ系列管夾具有抗振動、抗沖擊、夾持力強度高、重量輕、耐腐蝕、耐高溫、使用壽命長等特點。管夾主體材料采用高牌號球墨鑄鐵精鑄而成；夾持面襯墊膠圈（板）材料根據工作溫度確定：工作溫度小于或等于100℃時，采用普通橡膠；工作溫度大于100℃小于150℃時，采用丁氰橡膠，工作溫度大于150℃小于250℃時，采用氟橡膠制造。底板材料采用整體鋼板制造，確保了底板與管夾、底板與基面（支架）或機體的連接強度。管夾與底板連接采用兩只螺栓（螺柱）緊固，便于維修或保養時的拆裝。
2、HZJ系列管夾與國內外的塑料管夾、鋁合金管夾、鋼（鋼板）管夾相比，使用壽命是塑料管夾的50倍，是鋁合金管夾的30倍，是鋼板管夾的15倍。
3、HZJ系列管夾現有22個規格，62種管徑，適用管子外徑為F6mm～F426mm。
4、根據水平排列固定管子的數量不同，每種規格有兩類管夾，即單管夾和雙管夾，根據管夾與基面（支架）或機體連接方式不同，每種規格的管夾有帶底板和不帶底板兩種。
5、根據管子上下排列的層數不同，同一規格的管夾有單層和雙層兩種，如排列需超出雙層以上的層數時，訂貨時請提出，上層管夾數量應等于或小于下層管子數。
6、HZJ系列管夾外表面涂黑色或黃色油漆，亦可根據用戶需要涂油漆。

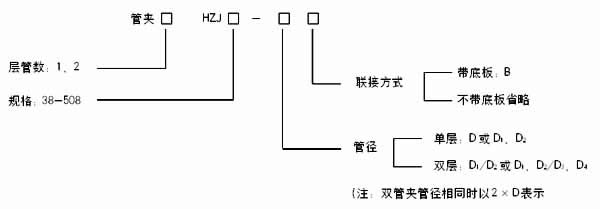

三、型號說明：
1、型號：

2、標記示例：
(1)單管夾，單層，管徑D=18，帶底板
管夾1HZJ50-18B
(2)單管夾，雙層，上層管徑D1=18，下層管徑D2=22，帶底板
管夾1HZJ50-18/22B
(3)雙管夾，單層，管徑不同，D1=18，D2=22，帶底板
管夾2HZJ50-18、22B
(4)雙管夾，單層，管徑相同，D1=D2=18，帶底板
管夾2HZJ50-2×18B
(5)雙管夾，單層，管徑相同，D1=D2=18，不帶底板
管夾2HZJ50-2×18
(6)雙管夾，雙層，管徑不同，上層管徑D1=16，D2=18，下層管徑D2=20，D4=22，帶底板
管夾2HZJ-16、18/20、22B
(7)雙管夾，雙層，每層管徑相同，上層管徑D1=D2=18，下層管徑D3=D4=22，帶底板
管夾2HZJ-2×18/2×22B
(8)單、雙管夾，雙層，上層為單管夾，管徑D1=18，下層為雙管夾，管徑D2=D3=22，帶底板
管夾1/2HZJ50-18/2×22B
(9)雙管夾，雙層，管徑D1=16，D2=18， D3=D4=22，帶底板
管夾2HZJ50-16、18/2×22B

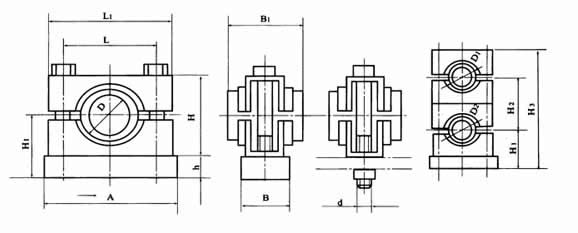

四、外形尺寸：
1、單管夾

雙層

2、雙管夾

雙層

型號	管子外徑D、D1、D2	A	A1	B	B1	d	H
HZJ38	6、8、10、12、14、16	63	101	18	32	M8	50
HZJ50	16、18、20、22、25	75	125	20	36	M8	62
HZJ75	25、28、32、34、40、42	102	177	24	44	M10	89
HZJ100	42、48、50、60、63	130	230	32	52	M12	116
HZJ140	63、70、83、89、102	182	322	35	62	M12	168
HZJ148	102、108	188	336	36	56	M12	176
HZJ156	108、114	196	352	38	58	M14	184
HZJ166	114、127	206	372	42	60	M14	211
HZJ172	127、133	214	386	46	64	M14	221
HZJ182	133、140	224	406	50	68	M16	130
HZJ194	140、152	236	430	54	74	M16	246
HZJ201	152、159	248	449	56	76	M16	253
HZJ212	159、168	266	478	58	78	M18	268
HZJ263	168、194	292	530	60	80	M18	294
HZJ294	194、219	318	581	62	84	M18	323
HZJ319	219、245	348	639	66	88	M20	355
HZJ347	245、273	376	695	68	104	M20	387
HZJ347	273、299	405	752	76	112	M22	417
HZJ375	299、325	465	840	82	122	M24	463
HZJ408	325、351	506	914	90	130	M27	503
HZJ447	351、377	578	1025	98	142	M30	542
HZJ508	377、426	668	1176	108	152	M32	607

產品型號	管子外徑D、D1、D2	H1	H2	H3	h	L	L1
HZJ38	6、8、10、12、14、16	31	38	88	12	38	58
HZJ50	16、18、20、22、25	37	50	112	12	50	70
HZJ75	25、28、32、34、40、42	51.5	75	164	14	75	96
HZJ100	42、48、50、60、63	66	100	216	16	100	125
HZJ140	63、70、83、89、102	93	150	318	18	140	176
HZJ148	102、108	97	158	334	18	148	182
HZJ156	108、114	101	166	350	18	156	190
HZJ166	114、127	114.5	193	404	18	166	200
HZJ172	127、133	119.5	203	424	18	172	208
HZJ182	133、140	125	210	440	20	182	218
HZJ194	140、152	133	226	472	20	194	230
HZJ201	152、159	136.5	233	486	20	201	240
HZJ212	159、168	145	246	514	22	212	260
HZJ263	168、194	158	272	566	22	238	286
HZJ294	194、219	172.5	301	624	22	263	311
HZJ319	219、245	189.5	331	686	24	291	343
HZJ347	245、273	205.5	363	750	24	319	371
HZJ347	273、299	220.5	393	810	24	347	415
HZJ375	299、325	245.5	435	898	28	375	459
HZJ408	325、351	266.5	473	976	30	408	498
HZJ447	351、377	288.5	507	1049	35	447	567
HZJ508	377、426	321	572	1179	35	508	660

　　訂貨說明:(1)鋼管外徑尺寸如不符合規格中的外徑系列時，可特殊訂貨。
(2)單管夾標注時，在產品型號前寫1；雙管夾標注時，在產品型號前寫2。

五、使用說明:
1、管路布置在設備上時，可采用帶底板的管夾，底板直接焊接在設備上。

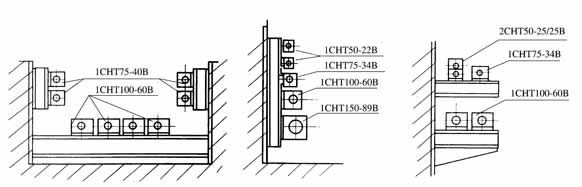

2、管路布置在地溝內，溝的側壁上有埋設件（鋼板）。當采用帶底板的管夾時，把底板焊在槽鋼上，槽鋼焊在埋鋼上，見圖1。當采用不帶底板的管夾時，管夾用螺栓連接在槽鋼上，這時槽鋼上要鉆孔。管夾一般采用一列布置，亦可交錯布置。
3、管路沿地溝的側壁布置，壁上有埋設件，管夾的底板焊在槽鋼上，槽鋼焊在埋設件上，見圖2。
4、管路布置在地溝側壁的支架上，支架焊在埋設件上，管夾的底板焊在支架上，管夾懸臂較大時，要注意支架的強度，見圖3。
