| 活接頭(10MPa)、異徑活接頭(10MPa) JB/ZQ4416～4417-86 |
|
活
接
頭 |
標記示例：公稱通徑DN為15mm的活接頭； 活接頭15JB/ZQ4416-86  |
公稱
通徑DN |
錐管
螺紋D |
d1 |
d2 |
d3 |
B |
l |
L |
D1 |
S |
重量kg |
|
8 |
Rc1/4 |
M24×1.5 |
8 |
19 |
19 |
11 |
50 |
30 |
27 |
0.11 |
|
12 |
Rc3/8 |
M27×1.5 |
12 |
22 |
22 |
12 |
53 |
39 |
34 |
0.15 |
|
15 |
Rc1/2 |
M33×2 |
15 |
27 |
24 |
15 |
55 |
40 |
36 |
0.24 |
|
20 |
Rc3/4 |
M42×2 |
20 |
35 |
26 |
17 |
56 |
51 |
46 |
0.35 |
|
25 |
Rc1 |
M52×2 |
25 |
42 |
30 |
19 |
68 |
66 |
60 |
0.76 |
|
40 |
Rc11/2 |
M68×2 |
38 |
57 |
34 |
23 |
76 |
82 |
75 |
1.08 |
|
50 |
Rc2 |
M85×2 |
50 |
72 |
36 |
26 |
78 |
98 |
90 |
1.88 | |
|
異
徑
活
接
頭 |
|
公稱
通徑
DN |
錐管
螺紋 |
do |
d1 |
d2 |
lo |
l |
L |
B |
1 |
D1 |
扳手尺寸 |
重量
kg |
|
內螺紋D |
外螺紋d |
S |
S1 |
|
8 |
Rc1/4 |
Rc1/4 |
8 |
M24×1.5 |
10 |
6 |
11 |
60 |
19 |
12 |
30 |
27 |
18 |
0.12 |
|
10 |
Rc3/8 |
Rc3/4 |
12 |
M27×1.5 |
22 |
6.4 |
12 |
66 |
22 |
12 |
39 |
34 |
21 |
0.17 |
|
15 |
Rc1/2 |
Rc1/2 |
15 |
M33×2 |
27 |
8.2 |
15 |
71 |
24 |
14 |
40 |
36 |
24 |
0.29 |
|
標記示例：公稱通徑DN為8mm的異徑活接頭；異徑活接頭8(JB/ZQ4417-86) | |
| 快換接頭（兩端開閉式）（JB/ZQ4434-86） |
|
快
換
接
頭 |
|
公稱
通徑
DN |
額定
流量
L/min |
D |
d |
L |
l |
S |
重量
kg |
|
6 |
6.3 |
28 |
M16×1.5 |
67 |
13 |
19 |
0.144 |
|
8 |
25 |
31 |
M22×1.5 |
70 |
13 |
22 |
0.244 |
|
10 |
40 |
36 |
M27×1.5 |
76 |
13 |
27 |
0.347 |
|
15 |
63 |
40 |
M30×1.5 |
87 |
16 |
30 |
0.449 |
|
20 |
100 |
48 |
M36×2 |
97 |
16 |
36 |
0.718 |
|
25 |
160 |
56 |
M42×2 |
110 |
20 |
46 |
1.199 |
|
32 |
250 |
66 |
M52×2 |
129 |
22 |
55 |
1.841 |
|
40 |
400 |
77 |
M60×2 |
145 |
26 |
65 |
2.715 |
|
50 |
630 |
82 |
M68×2 |
157 |
30 |
70 |
3.985 | |
1、標記示例：公稱通徑DN 為15mm 的快換接頭，快換接頭15(JB/ZQ4434-86)。
2、聯接形式示例：(a)一端接膠管接頭，另一端為外螺紋，加上密封墊圈后可以直接擰在氣、液壓缸及氣、液元件上；
(b)一端接膠管接頭，另一端接上“過渡接頭”(JB/ZQ4437-86)，可以與各種采用標準管接頭螺紋的液壓缸、氣缸及各種氣、液壓元件聯接；
(C)一端接膠管接頭，另一端接聯接“螺母”(JB/ZQ4438-56)，可與相應通徑的接頭聯接；
(d)一端接膠管接頭，另一端與聯接螺母、接管(JB/ZQ4439-86)等聯接，并通過接管與鋼管焊接。 |
|
|

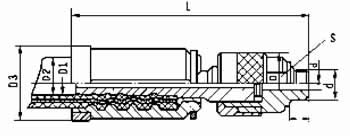

| 快換接頭（兩端開放式）（JB/ZQ4435-86） |
|
|
| 標記示例：公稱通徑DN 為15mm，d 為M22 × 1.5 的快換接頭：快換接頭15 JB/ZQ4435-86 |
|
公稱
通徑
DN |
D1 |
膠管直徑 |
工作壓力
MPa |
D3 |
D |
do |
s |
l |
L |
S |
重
量
kg |
|
D2 |
|
I |
II |
III |
I |
II |
III |
|
min |
max |
min |
max |
min |
max |
|
6 |
8 |
15.1 |
17.3 |
16.7 |
18.9 |
18.5 |
20.7 |
17.5 |
30 |
33 |
32 |
28 |
5 |
M10×1 |
8 |
110 |
18 |
0.380 |
|
8 |
10 |
17.5 |
19.7 |
19.1 |
21.3 |
20.9 |
23.1 |
16 |
28 |
31 |
35 |
31 |
7 |
M14×1.5 |
12 |
115 |
21 |
0.470 |
|
10 |
12.5 |
20.5 |
23.1 |
22.1 |
24.7 |
23.9 |
26.5 |
14 |
25 |
27 |
40 |
36 |
10 |
M18×1.5 |
12 |
125 |
27 |
0.687 |
|
15 |
16 |
23.6 |
26.2 |
25.2 |
27.8 |
27 |
29.6 |
10.5 |
20 |
22 |
45 |
40 |
13 |
M22×1.5 |
14 |
135 |
30 |
0.857 |
|
20 |
22 |
30.8 |
33.4 |
32.4 |
35.0 |
34.2 |
36.8 |
8 |
14 |
16 |
51 |
48 |
18 |
M27×2 |
16 |
150 |
36 |
1.260 |
|
25 |
25 |
35.2 |
38.0 |
37.0 |
39.8 |
38.8 |
41.6 |
87 |
13 |
15 |
58 |
56 |
21 |
M33×2 |
16 |
160 |
46 |
1.780 |
|
32 |
31.5 |
41.7 |
44.7 |
43.5 |
46.5 |
45.3 |
48.3 |
4.4 |
11 |
12 |
66 |
66 |
28 |
M42×2 |
18 |
180 |
55 |
2.660 |
|
40 |
38 |
48.1 |
51.1 |
49.9 |
62.9 |
- |
- |
3.5 |
9 |
- |
72 |
72 |
33 |
M48×2 |
20 |
200 |
65 |
3.600 |
|
50 |
51 |
51.0 |
64.0 |
62.8 |
65.8 |
- |
- |
2.6 |
8 |
- |
86 |
82 |
43 |
M60×2 |
24 |
220 |
70 |
5.250 | |
