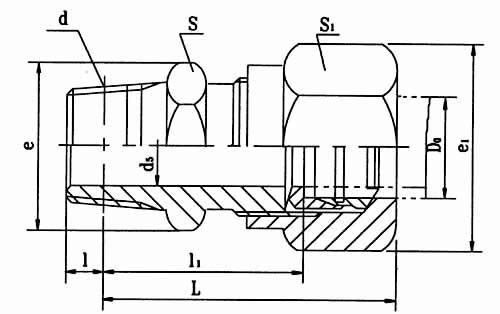

卡套式錐螺紋對接直通管接頭(16MPa)

本標準規定了卡套式錐螺紋對接直通管接頭，適用于油、氣及一般腐蝕性介質的管路系統。

標記示例：
公稱壓力E級，管子外徑D0為14mm的卡套式錐螺紋對接直通管接頭：
管接頭E14 JB/ZQ4406-97

管子外徑D0	公稱通徑DN	d5	d	l	l1≈	L≈	扳手尺寸		e	e1	重量（kg/100件）
							S	S1
E(16)	4	3	Z1/8	4.572	22	38	13	15	15	17.3	3.18
	5	3.5
	6	4			24.7	43		16		18.5	4.23
	8	6	Z1/4	5.080	31	49	16	18	18.5	20.8	6.77
	10	8			32	52	18	21	20.8	24.2	8.12
	12	10	Z3/8	6.096	23	53	21	24	24.2	27.7	9.61
	14	12									12.1
	16	14	Z1/2	8.128	34	54	27	27	31.2	31.2	16.6
	18	15			34.5			30		34.6	19
	20	17	NZ3/4	8.611	39	62	34	34	39.3	39.3	27.3
	22	19			43.5	67		36		41.6	31.4
	25	22	Z1	10.160	45.5	72	41	41	47.3	47.3	44.7
	28	24			46.5	73					48.2
	32	27	Z11/4	10.668	34.5	76	48.5	50	57.7	57.7	71.7
	34	30				77					76.6
	40	34	Z11/2		35	63	49.5	55	63.5	63.5	83.9
	42	36						60		69.3	92.6
