SGLL型雙聯油冷卻器(1.6MPa)

一、使用條件
雙聯冷卻器按GB151 標準和參照西德AD 及美國TEMA標準設計和制造，采用全鋼和部分黃銅結構，油側工作壓力1.6MPa，工作溫度150℃，水側工作壓力1.0MPa，工作溫度100℃。產品具有節能、高效、安全可靠等優點；適用于汽輪發電機組、壓縮機組、風機、泵組及石油化工行業上的油冷卻系統，也可用于其它油冷卻系統。

二、特點
1、表列數據為二流程列管式雙聯油冷卻器，若需要可選用四流程、六流程、裸管或翅片冷卻管的冷卻器。
2、冷卻器安裝通常為臥式，如用戶需要時可采用二種立式布置，一種進水室在下、另一種進水室在上，便于管束拆卸。
3、油水接口法蘭標準按JB/T81-94，根據用戶要求配非標法蘭時應滿足配管要求。
4、根據AP Ⅰ 614 標準，冷卻器采用雙聯結構，由二只相同面積的冷卻器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承受整個系統的冷卻負荷，管板一頭固定，一頭浮動，可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇，水室、殼體、三通閥可選碳鋼或全不銹鋼，管板可用碳鋼、不銹鋼或黃銅板；管子材料可選普通黃銅管H68、砷黃銅管HSn70-1A，鋁黃銅管HA177-2A，不銹鋼管1Cr18Ni9Ti、B10、B30 等。

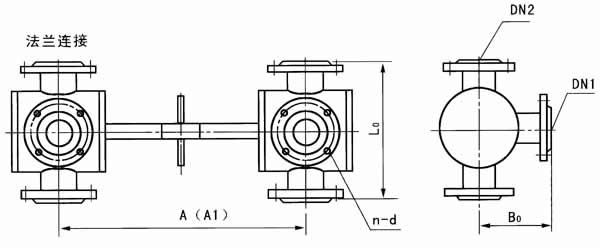

5、三通閥采用鋼制焊接結構連續流轉換閥。這種閥門在內部結構發生故障或閥門轉換期間不會造成油路的中斷。外形如圖示。

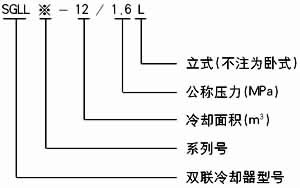

三、型號標注

四、結構形式

五、外形尺寸

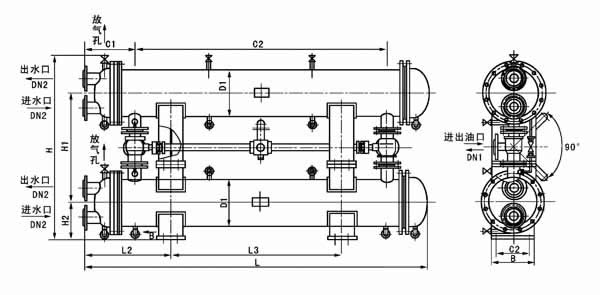

1、臥式

型號	冷卻面積m2	DN1	DN2	D1	L	L3	C	H2	e	L2	C1	C2	B	H	H1
SGLL4-12/1.6	12	65	65	325	1555	660	860	262	870	497	345	300	370	984	460
SGLL4-16/1.6	16	65	65	325	1960	1065	1365	262	870	497	345	300	370	98	460
SGLL4-20/1.6	20	80	65	325	2370	1475	1775	262	870	497	345	300	370	1004	480
SGLL4-24/1.6	24	80	65	325	2780	1885	2175	262	870	497	350	300	370	1004	480
SGLL4-28/1.6	28	80	65	325	3190	2295	2585	262	870	497	350	300	370	1004	480
SGLL4-35/1.6	35	100	100	426	2480	1232	1692	313	890	730	500	300	730	1181	555
SGLL5-40/1.6	40	100	100	426	2750	1502	1962	313	890	730	500	300	730	1181	555
SGLL5-45/1.6	45	125	100	426	3020	1772	2202	313	890	725	515	300	725	1181	585
SGLL5-50/1.6	50	125	100	426	3290	2042	2472	313	976	725	515	300	725	1181	585
SGLL5-60/1.6	60	125	100	426	3830	2582	3012	313	976	725	515	300	725	1181	585
SGLL6-80/1.6	80	200	200	616	3160	1555	2015	434	1100	935	700	750	935	1688	820
SGLL6-100/1.6	100	200	200	616	3760	2155	2615	434	1240	935	700	750	935	1688	820
SGLL6-120/1.6	120	200	200	616	4360	2755	3215	434	1240	935	700	750	935	1688	820

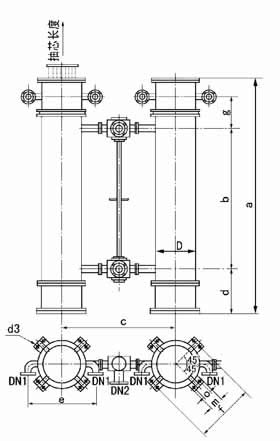

2、立式

型號	冷卻面積m2	a	b	c	d	e	f	g	m	o	d3	D	DN1	DN2
SGLL4-12/1.6L	12	1555	960	870	320	520	475	340	120	80	8-Φ26	325	65	65
SGLL4-16/1.6L	16	1960	1365	870	320	520	475	340	120	80	8-Φ26	325	65	65
SGLL4-20/1.6L	20	2370	1775	870	320	565	475	340	120	80	8-Φ26	325	80	65
SGLL4-24/1.6L	24	2780	2175	870	340	565	475	360	120	80	8-Φ26	325	80	65
SGLL4-28/1.6L	28	3190	2585	870	340	565	475	360	120	80	8-Φ26	325	80	65
SGLL5-35/1.6L	35	2610	1692	976	470	666	585	400	120	80	8-Φ26	426	100	100
SGLL5-40/1.6L	40	2880	1962	976	470	726	585	400	120	80	8-Φ26	426	100	100
SGLL5-45/1.6L	45	3120	2202	973	470	726	585	420	120	80	8-Φ26	426	125	100
SGLL5-50/1.6L	50	3390	2472	1100	470	726	585	420	140	100	8-Φ26	426	125	100
SGLL5-60/1.6L	60	3930	3012	1240	470	990	585	420	140	100	8-Φ26	426	125	100
SGLL6-80/1.6L	80	3255	2015	1240	705	990	830	460	140	100	8-Φ30	616	200	200
SGLL6-100/1.6L	100	3855	2615	1346	705	1066	830	460	140	100	8-Φ30	616	200	200
SGLL6-120/1.6L	120	4455	3215	1346	705	1066	830	460	140	100	8-Φ30	616	200	200
