        CLQ型磁過濾器(0.1MPa)












一、使用條件









　　CLQ型磁過濾器適用于稀油潤滑系統，它安裝在稀油站回油管的末端，稀油潤滑系統的回油經過磁過濾器流進油箱，它能濾出其它過濾器無法濾出的細小磁性雜質。
        經過磁過濾器的油流速度推薦為0.23～0.59m/s。
        NR-93 磁串為磁過濾器的磁芯。





二、技術參數











        型號



        公稱壓力MPa



        公稱通徑DN(mm)



        公稱流量L/min



        重量kg





        CLQ-25



        0.1



        25



        10



        10





        CLQ-50



        50



        63



        29





        CLQ-80



        80



        125



        57





        CLQ-125



        125



        250



        77





        CLQ-150



        150



        400



        105





        CLQ-200



        200



        630



        177





        CLQ-250



        250



        1000



        248





        CLQ-300



        300



        1600



        417

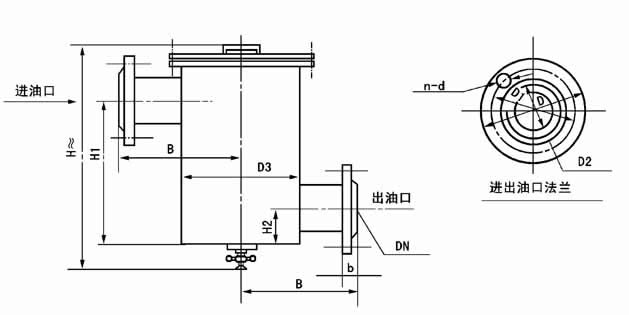

三、外形尺寸
















        型號



        DN



        D



        D1



        D2



        D3



        H≈



        H1



        H2



        B



        d



        n



        b





        CLQ-25



        25



        115



        85



        65



        150



        405



        250



        50



        140



        14



        4



        18





        CLQ-50



        50



        160



        125



        100



        190



        558



        360



        65



        180



        18



        4



        18





        CLQ-80



        80



        195



        160



        135



        290



        605



        355



        80



        230



        18



        4



        20





        CLQ-125



        125



        245



        210



        185



        330



        665



        390



        105



        265



        18



        8



        24





        CLQ-150



        150



        280



        240



        210



        400



        700



        410



        120



        300



        23



        8



        24





        CLQ-200



        200



        335



        295



        265



        505



        770



        435



        150



        355



        23



        8



        24





        CLQ-250



        250



        390



        350



        320



        600



        900



        525



        180



        425



        23



        12



        26





        CLQ-300



        300



        440



        400



        368



        756



        1045



        635



        230



        500



        23



        12



        28



　　連接法蘭按JB 81-59的規定(PN=1MPa)



四、標記示例



　　公稱通徑為50mm 的磁過濾器
        CLQ-50　 過濾器
