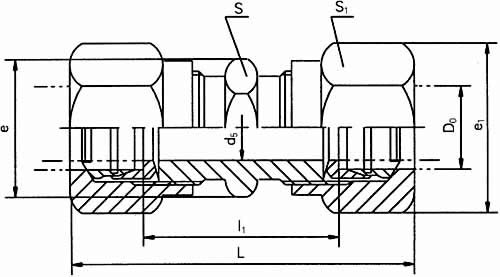

卡套式對接直通管接頭(25MPa、40MPa)

本標準規定了卡套式對接直通管接頭，適用于油、氣及一般腐蝕性介質的管路系統。

標記示例：
公稱壓力J級，管子外徑D0為14mm的卡套對接直通管接頭：
管接頭J14 GB/T3756.1-1983

管子外徑D0	公稱通徑DN	d5	l1≈	L≈	扳手尺寸		e	e1	重量（kg/100件）
管子外徑D0	公稱通徑DN	d5	l1≈	L≈	S	S1	e	e1	重量（kg/100件）
G(25)	4	3	25	56	13	15	15	17.3	4.22
	5	3.5	25	56		15		17.3	4.22
	6	4	30.4	65		16		18.5	6.63
	8	6	36	72	15	18	17.3	20.8	9.52
	10	8	38	78	18	21	20.8	24.2	12.2
	12	10	39	79	21	24	24.2	27.7	16
	14	12	39	79	21	24	24.2	27.7	18.5
	16	14	40	82	24	27	27.7	31.2	23.5
	18	15	41	83	27	30	31.2	34.6	39.9
	20	17	44	91	30	34	34.6	39.3	37.7
	22	19	53	99	34	36	39.3	41.6	49.4
	25	22	53	103	36	41	41.6	47.3	65.9
	28	24	55	107	41	41	47.3	47.3	67.9
	32	27	57	111	46	50	53.1	57.7	99.3
	34	30	57	113	46	50	53.1	57.7	71.3
	40	34	58	114	50	55	57.7	63.5	112.
	42	36	58	114	55	60	63.5	69.3	139
J(40)	6	3	38	74	16	18	18.5	20.8	11.0
	8	5	38	76	18	21	20.8	24.2	13.4
	10	7	41	83	21	24	24.2	27.7	18.2
	12	8	41	83	21	24	27.7	27.7	21.7
	14	10	42	86	24	27	31.2	31.2	28
	16	12	42	86	27	30	31.2	34.6	34.4
	18	14	45	91	30	34	34.6	39.3	40.4
	20	16	55	109	34	36	39.3	41.6	56.2
	22	18	57	114	36	41	41.6	47.3	74.7
	25	20	61	119	41	41	47.3	47.3	79.4
	28	22	63	122	41	46	47.3	53.1	99.3
