        焊接式端直通圓錐管螺紋管接頭(16MPa)












一、概述



適用于以油為介質的管路系統用焊接式管接頭，公稱壓力為16MPa，工作溫度為-25～80℃，形式和尺寸見圖1 圖2和表1。







二、技術參數











        管子外徑Do



        公稱通徑DN



        d



        lo



        d0



        d1



        d2



        l



        l1



        l2



        L



        S



        S1



        O型圈JB/ZQ4224



        重量kg





        60°
        圓錐螺紋



        55°
        管螺紋



        60°
        圓錐螺紋



        60°
        管螺紋



        A型



        B型





        10



        6



        NPT1/8



        R1/8



        4.102



        4.0



        6



        11



        10.52



        9



        10



        16.5



        24.5



        16



        21



        11X1.9



        0.060



        0.094





        14



        8



        NPT1/4



        R1/4



        5.786



        6.0



        8



        16



        14



        14



        50



        19



        29



        21



        27



        16X2.4



        0.140



        0.180





        18



        10



        NPT3/8



        R3/8



        6.096



        6.4



        12



        19



        17.19



        14



        55



        21



        33



        27



        34



        20X2.4



        0.200



        0.280





        22



        15



        NPT1/2



        R1/2



        8.128



        8.2



        15



        22



        21.75



        19



        65



        21



        34



        30



        36



        24X2.4



        0.250



        0.400





        28



        20



        NPT3/4



        R3/4



        8.611



        9.5



        20



        28



        2709



        19



        65



        24



        37



        36



        41



        30X3.1



        0.400



        0.580





        34



        25



        NPT1



        R1



        10.160



        10.4



        25



        34



        33.94



        24



        85



        26



        46



        46



        50



        35X3.1



        0.780



        1.100





        42



        32



        NPT1 1/4



        R1 1/4



        10.668



        12.7



        32



        42



        42.69



        24



        85



        28



        50



        55



        60



        40X3.1



        1.200



        1.400





        50



        40



        NPT1 1/2



        R1 1/2



        10.668



        12.7



        36



        50



        48.47



        26



        95



        30



        56



        65



        70



        45X3.1



        1.550



        2.400



　1、公稱壓力為16MPa。
        2、應用無縫鋼管的材料為15、20號鋼，精度為普通級。

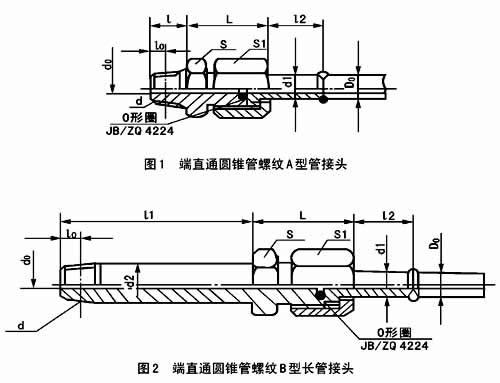

三、外形尺寸












四、訂貨標記說明



　1、管子外徑D0為10mm的焊接式端直通圓錐管螺紋A型管接頭；
        管接頭10AJB/ZQ4399-97
        2、管子外徑D0為10mm的焊接式端直通圓錐管螺紋B型長管接頭；
        管接頭10BJB/ZQ4399-97
