SPL、DPL型網片式油濾器(0.8MPa)

一、使用條件

SPL、DPL型網片式油濾器適用于各種型號的稀油潤滑裝置的過濾，應用于石油、電力、化工、冶金、建材、輕工等各種工業部門以提高油的清潔度。
網片式油濾器分為SPL雙筒系列和DPL 單筒系列、油濾器運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。

二、技術參數

型號		公稱通徑DN	額定流量m3/h(L/min)	濾片尺寸mm
雙筒系列	單筒系列	公稱通徑DN	額定流量m3/h(L/min)	內徑	外徑
SPL15	-	15	2(33.4)	20	40
SPL25	DPL25	25	5(83.4)	30	65
SPL32	-	32	8(134)	30	65
SPL40	DPL40	40	12(200)	45	90
SPL50	-	50	20(334)	60	125
SPL65	DPL65	65	30(500)	60	125
SPL80	DPL80	80	50(834)	70	155
SPL100	-	100	80(1334)	70	155
SPL125	-	125	120(2000)	90	175
SPL150	DPL150	150	180(3000)
SPL200	DPL200	200	320(5334)

　1、最高工作溫度95℃；
2、最高工作壓力0.8MPa；
3、濾芯清洗壓降0.15MPa；
4、試驗介質粘度為24cSt 的清潔油液，當以額定流量通過油濾器時原始壓降不大于0.08MPa。

三、外形尺寸

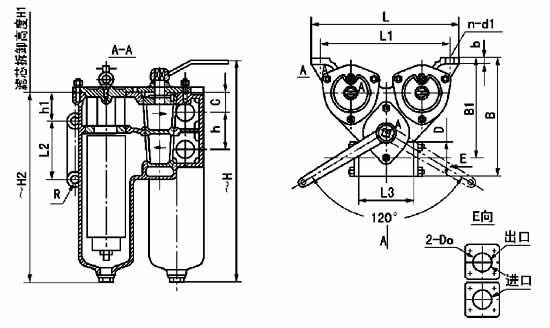

SPL15～SPL40-C(側置式)

公稱通徑mm	安裝形式	外形尺寸mm			拆卸高度mm	管路連接尺寸mm		管路安裝尺寸						基座安裝尺寸mm						凈重
DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
15	C	328	180	196	260	M30 X 2	22	38	55	88	155	291	88	166	80	12	16	4	12	9.5
20	C	310	207	260	230	M33 2	26	34	65	90	177	258	90	230	100	12	15	4	15	11.5
25	D	315	232	230	270	M39 X 2	34	34	65	90	185	265	90	156	100	12	15	2	16.5	12
25	C		205	260	270	M39 X 2	34	34	65	90	177	265	90	230	100	12		4	16.5	12
32	C	380	207	260	330	60 X 60	38	34	65	96	175	330	50	230	100	12	15	4	16.5	12
40	C	462	261	314	360	66 X 66	45	43	70	110	224	363	100	274	130	150	20	4	17	22

安裝形式；D 為頂掛式C- 為側置式，壓差發訊器為選配。

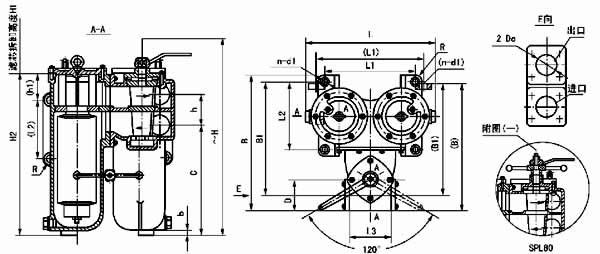

SPL50～SPL80-C(側置式)　　　　　　　　　　　　SPL50～SPL80-X(下置式)

公稱通徑mm	安裝形式	外形尺寸mm			拆卸高度mm	管路連接尺寸mm		管路安裝尺寸						基座安裝尺寸mm						凈重
DN		H	B	L	H1	D	D0	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
50	X	447	425	410	425	86X86	57	220	90	140	355	422	92	260	210	25	18	4	20	85
	C		400								355	412		350	130
65	X	580	453	410	535	100X100	70	365	105	160	375	527	112	260	210	25	28	4	20	120
	C		423								425	517		350	150
80	D	780	541	492	660	116X116	89	443	124	190	456	650		350	270	25	20	40	22	165

安裝形式X- 為下置式C- 為側置式（）內尺寸為側置式壓差發訊器為選配件 SPL80 提升機構見附圖（一）

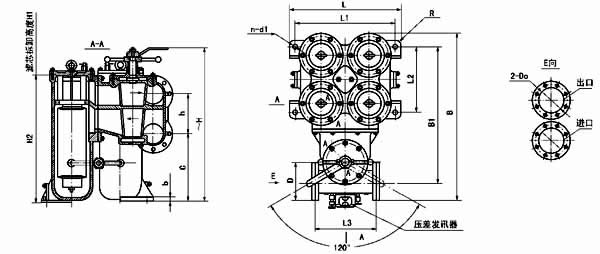

SPL100～SPL125-X(下置式)

公稱通徑mm	外形尺寸mm			濾芯拆卸高度mm	管路連接尺寸mm		管路安裝尺寸					基座安裝尺寸mm						凈重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	765	847	560	660	190	108	3360	200	687	300	640	500	330	20	32	4	22	370
125	850	900	605	760	215	133	385	225	682	340	730	540	270	20	320	4	22	420

法蘭標準GB573：壓差發訊器為選配件。

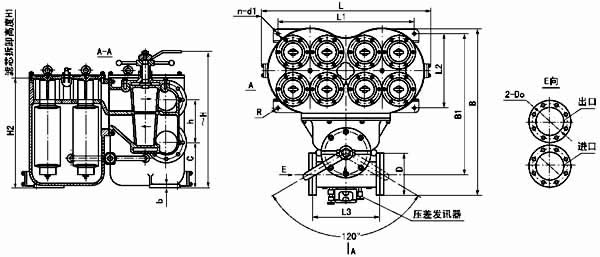

SPL150～SPL200-X(下置式)

公稱通徑mm	外形尺寸mm			濾芯拆卸高度mm	管路連接尺寸mm		管路安裝尺寸					基座安裝尺寸mm						凈重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	890	1000	990	790	240	159	380	250	400	825	760	750	460	30	320	40	22	680
125	1058	1155	1180	945	310	219	450	315	440	960	910	920	520	30	40	4	34	800

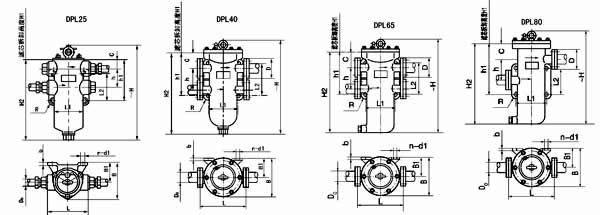

DPL單筒網片濾油器

公稱通徑mm	外形尺寸mm			濾芯拆卸高度mm	管路連接尺寸mm		管路安裝尺寸					基座安裝尺寸mm						凈重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
25	315	130	135	270	管接頭M39x2	310	34	60	70	264	139	100	90	12	15	4	16	6
40	440	143	173	360	66x66	14	36	70	80	364	177	130	125	14	20	4	18	12
65	580	195	285	535	100x100	70	79	105	105	517	261	165	150	18	25	4	22	25
80	700	238	320	685	185	89	99	120	128	630	310	170	170	180	25	4	22	30

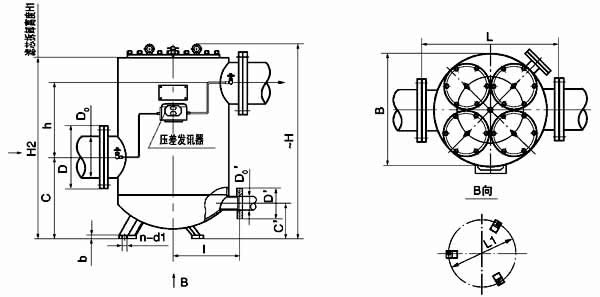

DPL100～DPL200

公稱通徑mm	外形尺寸mm			濾芯拆卸高度mm	管路連接尺寸mm		管路安裝尺寸					基座安裝尺寸mm						凈重
DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
100	800	412	528	790	190	108	140	42	290	360	364	150	734	335	18	3	18	115
150	940	550	660	790	240	159	135	57	380	380	335	180	870	470	20	3	24	160
200	1050	612	750	945	310	219	135	57	438	400	368	180	980	550	20	3	24	210

法蘭標準：GB573-65(可根據需要確定)：DN100、150-3 組濾芯組件 DN200-4 組濾芯組件；壓差發訊器為選配件。

序號NO	公稱網目數（參數）（目/英寸）	網孔基本尺寸mm	過濾精度（參考）UM	金屬絲直徑	單位面積網重kg/m2			篩分面積百分率%	相當英制目數（目/英寸）
序號NO	公稱網目數（參數）（目/英寸）	網孔基本尺寸mm	過濾精度（參考）UM	金屬絲直徑				篩分面積百分率%	相當英制目數（目/英寸）
1	10	2.00	2000	0.400	0.933	0.949	0.841	69	10.58
2	20	1.00	1000	0.250	0.71	0.712	0.631	64	20.32
3	40	0.450	450	0.180	0.720	0.732	0.649	51	40.32
4	60	0.280	280	0.140	0.653	0.655	0.589	44	60.48
5	80	0.200	200	0.112	0.562	0.572	0.507	41	81.41
6	118	0.125	114	0.090	0.527	0.536	0.475	34	118.41
7	158	0.090	78	0.071	0.438	0.446	0.395	31	157.76
8	200	0.071	46	0.056	0.346	0.352	0.312	31	200
9	264	0.056	38	0.040		0.237	0.210	34	264.6
10	300	0.050	34	0.032		0.178	0.158	37	309.8
11	363	00.040	30	0.030		0.183	0.162	32	363
