| 一、使用條件 |
本產品適用于冶金、礦山、建材、能源、交通等行業中機械設備的稀油潤滑，工作介質為粘度等級N22～N460(相當于IS0 VG22～460)的工業潤滑油。
整體式稀油站的特點為全部零部件均布置在油箱上，性能參數基本上和XYZ-G型相同，但將流量大于125L/min的五種規格稀油站亦制成整體式，因而這些較大的油站仍可實現整體吊裝，無地腳螺栓，使安裝特別方便；特別適合于稀油占地面積受到限制的場合；但稀油站上面和四周需留足夠的維修高度和面積；由于油泵在油箱頂上，因此選用的油泵應有足夠的吸入高度，特別當潤滑油粘度高，油溫低時更要引起重視。
整體式稀油站的供油壓力≤0.4MPa，過濾精度0.08～0.12mm(低粘度時允許采用小值)，冷卻水溫度≤30℃，壓力為0.2～0.4MPa,冷卻器進油溫度為50℃,通過冷卻器后溫降≥8℃;采用電加熱器提高油溫。 |
| |
| 二、工作原理 |
| 與XYZ-G 型≤125L/min的稀油站相同，亦采用電加熱器提高油溫。 |
| |
| 三、結構特點 |
| 亦與XYZ-G型≤125L/min的稀油站相同,但采用磁網一體化進行回油過濾后,均取消了外加的磁過濾器；儀表盤(板)亦與XYZ-6G～125G相同。 |
| |
| 四、技術參數 |
|
型號 |
公稱流量
L/min |
供油壓力
MPa |
供油溫度
℃ |
油箱容積
m3 |
加熱功率
Kw |
冷卻面積
m2 |
冷水耗量
m3/h |
|
XYZ-250GZ |
250 |
≤0.4 |
40±3 |
3 |
24 |
12 |
22.5 |
|
XYZ-290GZ |
290 |
3.2 |
16 |
26 |
|
XYZ-315GZ |
315 |
3.5 |
20 |
28 |
|
XYZ-350GZ |
350 |
4.2 |
24 |
21.6 |
|
XYZ-400GZ |
400 |
4.5 |
24 |
36 | |
|
型號 |
過濾面積
m2 |
過濾精度
mm |
電機功率
Kw |
|
回油口DN1
mm |
總圖代號 |
|
XYZ-250GZ |
0.84 |
0.08 |
7.5 |
65 |
125 |
NR X 2.01.1.00 |
|
XYZ-290GZ |
11 |
150 |
NR X 2.01.2.00 |
|
XYZ-315GZ |
11 |
80 |
NR X 2.01.3.00 |
|
XYZ-350GZ |
1.31 |
0.12 |
11 |
NR X 2.01.4.00 |
|
XYZ-400GZ |
11 |
NR X 2.01.5.00 | |
| |
| 五、外形尺寸 |
|
|
|
|

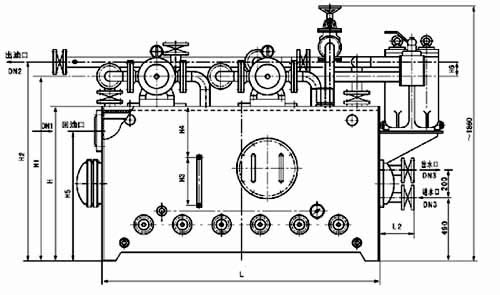

| XYZ-GZ 型稀油站外形尺寸 |
|
型號 |
DN1 |
DN2 |
DN3 |
L |
B |
H |
L1 |
L2 |
L3 |
L4 |
L5 |
|
XYZ-250GZ |
125 |
65 |
65 |
1900 |
2100 |
1020 |
24 |
272 |
450 |
220 |
440 |
|
XYZ-290GZ |
150 |
65 |
65 |
1900 |
2200 |
1020 |
24 |
292 |
450 |
220 |
440 |
|
XYZ-315GZ |
150 |
80 |
65 |
2000 |
2200 |
1120 |
24 |
292 |
350 |
220 |
440 |
|
XYZ-350GZ |
150 |
80 |
80 |
2100 |
2200 |
1120 |
24 |
397 |
250 |
220 |
440 |
|
XYZ-400GZ |
150 |
80 |
80 |
2100 |
2200 |
1120 |
24 |
397 |
250 |
220 |
440 | |
|
型號 |
L6 |
L7 |
L8 |
B1 |
B2 |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
|
XYZ-250GZ |
660 |
152 |
960 |
2535 |
218 |
1260 |
1365 |
350 |
230 |
840 |
105 |
|
XYZ-290GZ |
1065 |
152 |
1365 |
2635 |
218 |
1260 |
1365 |
350 |
230 |
840 |
105 |
|
XYZ-315GZ |
1475 |
152 |
1775 |
2635 |
218 |
1360 |
1465 |
450 |
230 |
940 |
105 |
|
XYZ-350GZ |
1835 |
147 |
2175 |
2735 |
218 |
1260 |
1465 |
450 |
230 |
940 |
105 |
|
XYZ-400GZ |
1835 |
147 |
2175 |
2735 |
218 |
1360 |
1465 |
450 |
230 |
940 |
105 | |
| |
| 六、原理圖 |
|
|
|
圖1-3-2 XYZ-GZ 型稀油站原理圖 |
| 七、儀表盤 |
| 和XYZ-6G～125G型稀油站的儀表盤（板）相同 |
|
序 號 |
標牌文字 |
|
1 |
出口油溫 |
|
2 |
1#泵工作 |
|
3 |
2#泵工作 |
|
4 |
加熱器工作 |
|
5 |
主機運行 |
|
6 |
可驅動主機 |
|
7 |
壓力過低 |
|
8 |
供油口溫高 |
|
9 |
油 位 低 |
|
10 |
壓差過高 |
|
11 |
主機油溫高 |
|
12 |
低壓泵起動 |
|
13 |
低壓泵停止 |
|
14 |
加熱器起停 |
|
15 |
試 響 |
|
16 |
消除警報 |
|
17 |
1#為主*單獨*2#為主 |
|
18 |
中控/機旁 |
|
19 |
油箱油溫 | |

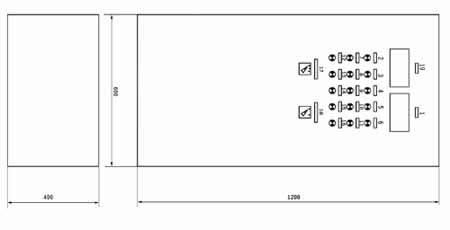

 圖1-3-3 XYZ-GZ型稀油站電控外形圖 |
| |
| |
| |
|
| |
|
