        DRB-L系列電動潤滑泵(20MPa)


        一、概述
        DRB-L系列電動潤滑泵適用于潤滑點多,分布范圍廣,給油頻率高的雙線式干油集中潤滑系統。通過雙線分配器向潤滑部位供送潤滑脂,可滿足各種機器設備的需要,對于大型機組和生產線尤為適宜。
        該系列電動潤滑泵可組成雙線環式集中潤滑系統,即系統的主管路組成環狀布置,由返回潤滑泵的主管道末端的系統壓力來控制液壓換向閥,使兩條主管道交替地供送潤滑脂的集中潤滑系統;見外形圖和外形尺寸表的規定。也可組成雙線終端式集中潤滑系統,即由主管道末端的壓力操縱閥來控制電磁。換向閥交替地使兩條主管道供送潤滑脂的集中潤滑系統,也見外形圖和外形尺寸的規定。
        該系列電動潤滑泵采用雙柱塞機構,運轉可靠,減速機構置于泵體內,結構緊湊,體積小,配以相應的電控箱可以實現自動控制。

        二、技術參數

        型號
        公稱壓力MPa
        公稱流量
        貯油器
        配管方式
        電機型號
        電動機功率kW
        減速比
        轉速r/min
        減速器潤滑油量L
        重量kg
        標準型號
        引進型號
        ml/min
        容積L
        DRB-L60Z-H
        U-25AL
        20
        60
        20
        環式
        A02-7124
        0.37
        1:15
        100
        1
        140
        DRB-L60Z-Z
        U-25AE
        終端式
        160
        DRB-L195Z-H
        U-4AL
        195
        35
        環式
        Y802-4
        0.75
        1:20
        75
        2
        210
        DRB-L195Z-Z
        U-4AE
        終端式
        230
        DRB-L585Z-H
        U-5AL
        585
        90
        環式
        Y90L-4
        1.5
        5
        456
        DRB-L585Z-Z
        U-5AE
        終端式
        416
        使用介質為錐入度不低于265(25℃,150g)1/10mm的潤滑脂(NLGI0#-2#)。

        DRB-L系列電動潤滑泵外形尺寸
        型號
        L
        B
        H
        L1
        L2
        L3
        L4
        B1
        B2
        B3
        B4
        DRB-L60Z-H
        640
        360
        986
        500
        70
        126
        290
        320
        157
        23
        42
        DRB-L60Z-Z
        780
        640
        450
        200
        160
        DRB-L195Z-H
        800
        452
        1056
        600
        100
        125
        300
        420
        226
        39
        42
        DRB-L195Z-Z
        891
        800
        500
        160
        DRB-L585Z-H
        1160
        585
        1335
        860
        150
        100
        667
        520
        476
        244
        111
        DRB-L585Z-Z
        667
        239
        160

        型號
        B5
        B6
        H1
        H2
        H3
        H4
        D
        d
        地腳螺栓
        最大
        最小
        DRB-L60Z-H
        118
        20
        598
        155
        60
        130
        -
        269
        14
        M12x200
        DRB-L60Z-Z
        -
        85
        DRB-L195Z-H
        118
        16
        687
        167
        83
        164
        -
        319
        18
        M16x400
        DRB-L195Z-Z
        -
        108
        DRB-L585Z-H
        226
        22
        815
        170
        110
        248
        277
        457
        22
        M20x500
        DRB-L585Z-Z
        -
        135
        -

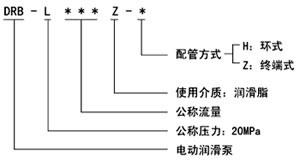

        三、型號說明

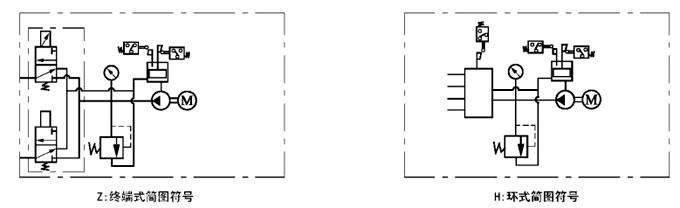

        四、圖型符號

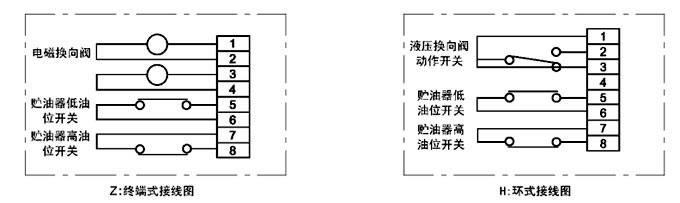

        五、接線指示


        六、工作原理
        該系列電動潤滑泵由柱塞泵、貯油器、換向閥、電動機等部分組成。柱塞泵在電動機的驅動下,從貯油器吸入潤滑脂,壓送到換向閥,通過換向閥交替地沿兩個出油口輸送出去,當一個出油口壓送潤滑脂時,另一出油口與貯油器接通卸荷。
        環式結構電動潤滑泵配用液壓換向閥,有四個接口,外接兩根供油主管分別由兩根供油管引回的回油管,依靠回油管內油脂的油壓推動換向閥換向。
        終端式結構電動潤滑泵配用電磁換向閥,有二個接口,外接二根供油主管,依靠電磁鐵的得失電實現換向供油。
        柱塞泵換向閥的動作原理詳見使用說明書。

        七、使用說明
        1、該系列電動潤滑泵應安裝在環境溫度合適,灰塵少,振動小,便于調整、檢查、維護保養及補脂方便的地方并且盡可能布置在系統的中心位置,縮短系統配管長度,保持最低壓力降,使泵能產生足以克服潤滑點阻力的壓力。
        2、使用前先向柱塞泵的減速腔內加入N220的工業齒輪油至油標規定液面。
        3、向貯油器內補脂使用DJB-V70型電動加油泵從潤滑泵的補給口補進,使用的潤滑脂應清潔,不允許夾雜有污物。
        4、潤滑泵的回轉方向是單向的,使用時必須按電機上旋向牌規定的旋向接線使用。
        5、泵溢流閥的標準設定壓力為23MPa,可以在0~20MPa范圍內任意調節,在使用時不允許超過泵公稱壓力的15%(23MPa)。
        6、環式潤滑泵的液壓換向閥的設定壓力按5MPa調定。
        7、該系列電動潤滑泵為室內安裝型,在室外或環境惡劣的場合使用時,必須采取防護措施。

        八、外型圖

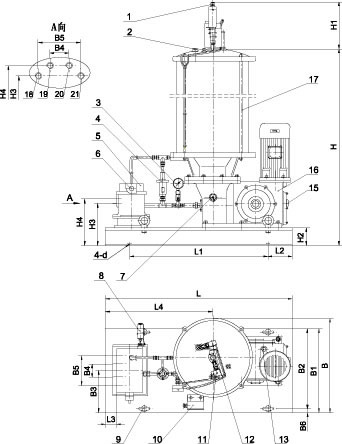

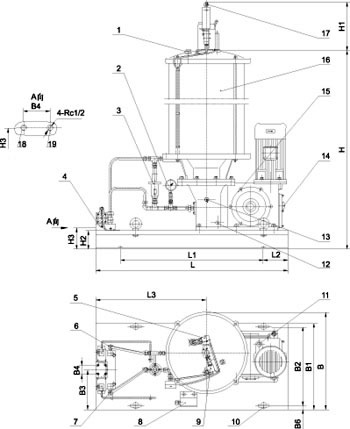

        DRB-L60Z-H、DRB-L195Z-H型電動泵外形圖                     DRB-L585Z-H型電動泵外形圖

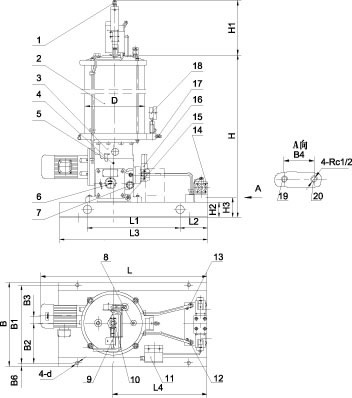

        DRB-L60Z-Z, DRZB-L195Z-Z型電動泵外形圖                     DRB-L585Z-Z型電動泵外形圖

        九、訂貨須知
        1、本系列電動潤滑泵配用以下四種形式標準電控箱,可根據不同控制要求選擇。
        1.1 DEA-2E型終端式電控箱
        1.2 DEA-2L型環式電控箱
        1.3 R1902型環式帶補脂控制電控箱
        1.4 R1904型終端式帶補脂控制電控箱
        2、本系列電動潤滑泵分部件訂購按下表選型
